相关说明：



    电力系统开关合、分闸回路中，经常有合分闸线圈烧毁的情况发生，给继电保护工作带来了很多麻烦。这主要由以下原因造成：1、断路器操作机构发生卡涩拒动；2、辅助接点由于使用时间较久、容量不够、拉弧等情况造成辅助接点粘死；3、辅助接点位置和开关状态位置不完全对应、动作配合不当。以上这些情况都会使得合分闸大电流长时间作用于合分闸线圈，以至造成线圈烧毁，影响安全可靠供电。在合分闸回路因故障不能可靠及时分断时，本保护装置可经过一定的延时时间后强迫分断故障回路电流，保证线圈和系统回路的安全。

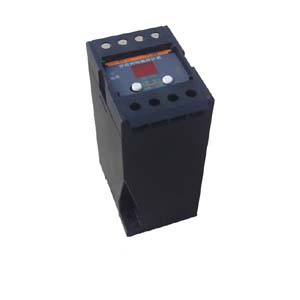

HFB系列分合闸线圈保护器主要用于二次回路中，作为合分闸线圈的主要闭锁保护装置，具有监测电流准确迅速、体积小巧、整定动作精度高、分断容量大、接线安装简单等特点。本装置也可用于二次回路其它重要元件的保护，是理想的继保产品。





二、工作原理



    本保护器主要由检测、启动延时、动作保护回路等部分构成。保护器按接线图接入回路中，通电后电源指示灯亮；断路器合分闸操作时，监测指示灯亮，合分闸回路正常动作后灯灭，保护器不动作；若断路器操作机构或辅助开关等发生拒动、分断故障，经设定延时后故障仍未排除，保护器启动闭锁保护，强迫分断线圈电流，动作指示灯亮；故障排除后可按复位按钮复位，动作指示灯灭，保护器重新进入正常监测状态。





三、技术指标



    ● 保护器额定电压： AC/DC220V

    ● 延时可整定范围： 0.1S ~ 9.9S 精度0.1

    ● 保护器闭锁电流： ≤5A

    ● 保护器额定功耗： ≤5W

    ● 保护器最大重量： ≤0.5Kg

    ● 使用环境及要求： ① -20℃～+55℃；无严重凝露；海拔≤3500m；

                                 ② 无恶劣污染及侵蚀性、爆炸性介质；

                                 ③ 无剧烈震动与冲击的场所。
